Gerätedosen

m71
Europa | M 71

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt
EN 60320-1:2001 C13
10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 0,75
H05VV-F 3G 1,00
H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00
Enec05
m72
Europa | M 72

Gerätesteckdose der Schutzklasse II

Zweipolig ohne Schutzkontakt
EN 60320-1:1996+A1:96+A2:98 C17
10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 2X 0,75
H05VV-F 2X 1,00
H05VV-F 2X 1,50
H05RR-F 2X 0,75
H05RR-F 2X 1,00
H05RN-F 2X 0,75
H05RN-F 2X 1,00
H07RN-F 2X 1,00
H07RN-F 2X 1,50
Enec05
m73

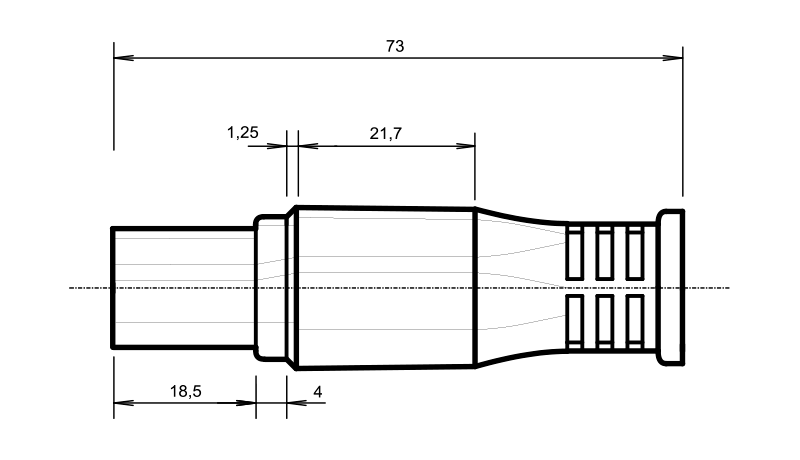

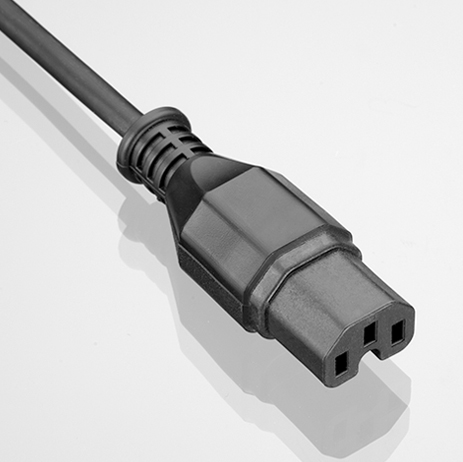

Europa | M 73

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt
Warmgerätedose T 120°
EN 60320-1:2001 C15
10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00
Enec05
m74
Europa | M 74

Geräteanschluss-Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt
EN 60320-2-2:1998
10 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 0,75
H05VV-F 3G 1,00
H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00
Enec05
m75
Europa | M 75

Geräteanschluss-Stecker der Schutzklasse II

Zweipolig, ohne Schutzkontakt
EN 60320-2-2:1998
10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 2x0,75
H05VV-F 2x1,00
H05VV-F 2x1,50
H05RR-F 2x0,75
H05RR-F 2x1,00
H05RR-F 2x1,50
H05RN-F 2x0,75
H05RN-F 2x1,00
H07RN-F 2x1,00
Enec05
m77
Europa | M 77

Winkelgerätedose der Schutzklasse I

Zweipolig mit Schutzkontakt, Kabeleinführung links
EN 60320-1:2001 +A1: 2007 C19, 16 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 1,50
H05VV-F 3G 2,50
H05V2V2-F 3G 1,50
H05RR-F 3G 1,50
H07RN-F 3G 1,50
H07RN-F 3G 2,50
H07BQ-F 3G 1,50
Enec05
m78

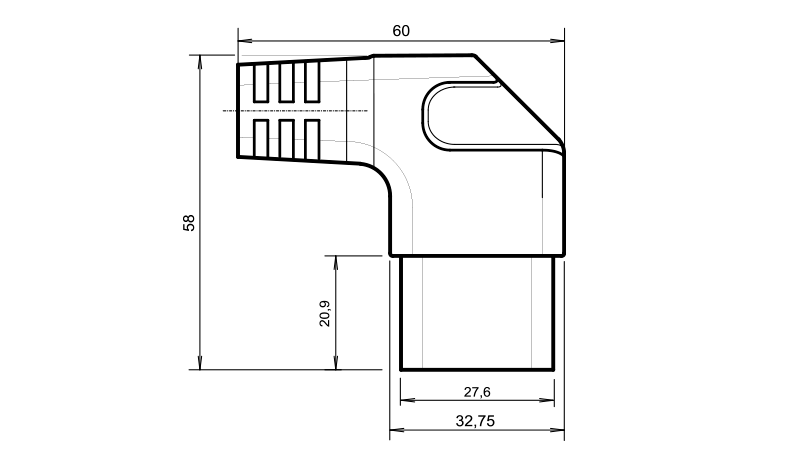

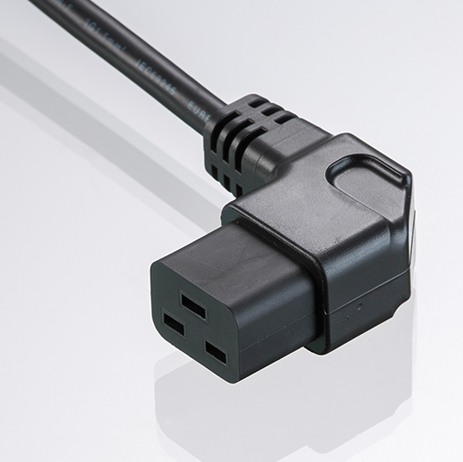

Europa | M 78

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt,
Kabeleinführung rechts
EN 60320-1:2001+A1:2007 C19,
16 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 1,50
H05VV-F 3G 2,50
H05V2V2-F 3G 1,50
H05RR-F 3G 1,50
H07RN-F 3G 1,50
H07RN-F 3G 2,50
H07BQ-F 3G 1,50
Enec05
m79
Europa | M 79

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt
EN 60320-1:1996 + A1:96 + A2:98 C5
2,5 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H03VV-F 3G 0,75
H05VV-F 3G 0,75
Enec05
m80
Europa | M 80

Gerätesteckdose der Schutzklasse II

Zweipolig ohne Schutzkontakt,
Kabeleinführung links
EN 60320-1:1996+A1:96+A2:98 C17
10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 2X 0,75
H05VV-F 2X 1,00
H05VV-F 2X 1,50
H05RR-F 2X 0,75
H05RR-F 2X 1,00
H05RN-F 2X 0,75
H05RN-F 2X 1,00
H07RN-F 2X 1,00
H07RN-F 2X 1,50













Enec05
m81 ok
Europa | M 81

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt
Kabeleinführung links
EN 60320-1:2001 C13, 10 A, 250 V~




Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 0,75
H05VV-F 3G 1,00
H05VV-F 3G 1,50
H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F
3G 1,00
H07RN-F 3G 1,00











Enec05
m82
Europa | M 82

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt
Winkel - Wärmegerätedose T120, Kabeleinführung links
EN 60320-1:2001 C15, 10 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00













Enec05
m83
Europa | M 83

Geräteanschluss-Stecker der Schutzklasse II

Zweipolig ohne Schutzkontakt
Kabeleinführung links
EN 60320-2-2:1998, 10 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 2X 0,75
H05VV-F 2X 1,00
H05VV-F 2X 1,50
H05RR-F 2X 0,75
H05RR-F 2X 1,00
H05RR-F 2X 1,50
H05RN-F 2X 0,75
H05RN-F 2X 1,00
H07RN-F 2X 1,00
H07RN-F 2X 1,50













Enec05
m84
Europa | M 84

Geräteanschluss-Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt
Kabeleinführung links
EN 60320-2-2:1998, 10 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 0,75
H05VV-F 3G 1,00
H05VV-F 3G 1,50
H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00










-----











Enec05
m85
Europa | M 85

Gerätesteckdose der Schutzklasse II

Zweipolig ohne Schutzkontakt,
Kabeleinführung rechts
EN 60320-1:1996+A1:96+A2:98 C17
10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 2X 0,75
H05VV-F 2X 1,00
H05VV-F 2X 1,50
H05RR-F 2X 0,75
H05RR-F 2X 1,00
H05RN-F 2X 0,75
H05RN-F 2X 1,00
H07RN-F 2X 1,00
H07RN-F 2X 1,50













Enec05
m86
Europa | M 86

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt, Kabeleinführung rechts
EN 60320-1:2001 C13, 10 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 0,75
H05VV-F 3G 1,00
H05VV-F 3G 1,50
H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00










-----











Enec05
m87
Europa | M 87

Gerätesteckdose der Schutzklasse I

Zweipolig mit Schutzkontakt
Winkel - Wärmegerätedose T120, Kabeleinführung rechts
EN 60320-1:2001 C15; 10 A, 250 V~



Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00










-----











Enec05
m88
Europa | M 88

Geräteanschluss-Stecker der Schutzklasse II

Zweipolig ohne Schutzkontakt, Kabeleinführung rechts
EN 60320-2-2:1998, 10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 2X 0,75
H05VV-F 2X 1,00
H05VV-F 2X 1,50
H05RR-F 2X 0,75
H05RR-F 2X 1,00
H05RR-F 2X 1,50
H05RN-F 2X 0,75
H05RN-F 2X 1,00
H07RN-F 2X 1,00
H07RN-F 2X 1,50













Enec05
m89
Europa | M 89

Geräteanschluss-Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt
Kabeleinführung rechts
EN 60320-2-2:1998, 10 A, 250 V~

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F 3G 0,75
H05VV-F 3G 1,00
H05VV-F 3G 1,50
H05RR-F 3G 0,75
H05RR-F 3G 1,00
H05RR-F 3G 1,50
H05RN-F 3G 0,75
H05RN-F 3G 1,00
H07RN-F 3G 1,00










-----











Enec05
