Stecker

Schweiz | SM 11

Stecker der Schutzklasse II

Zweipolig ohne Erdkontakt
CH-Type 11, 10 A, 250 V~
SEV 1011:09+A1:12 IEC 60884-1 (Ed.3)
teilisolierte Stifte, vernickelt

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H03VV-H2F	2X 0,75
H05VVH2-F	2X 0,75
H05VVH2-F	2X 1,00
H03VV-F	2X 0,75
H05VV-F	2X 0,75
H05VV-F	2X 1,00
H05VV-F	2X 1,50
H05V2V2-F	2X 0,75
H05V2V2-F	2X 1,00

H05RN-F	2X 0,75
H05RN-F	2X 1,00
H05RR-F	2X 0,75
H05RR-F	2X 1,00
H07RN-F	2X 1,00
H07RN-F	2X 1,50
H05BQ-F	2X 1,00
H07BQ-F	2X 1,50

Schweiz | M 12

Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt
CH-Type 12, 10 A, 250 V~
SEV 1011:09+A1:12 IEC 60884-1:2002 (Ed.3)
teilisolierte Stifte, vernickelt

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H03VV-F	3G 0,75
H03RT-F	3G 0,75
H05VV-F	3G 0,75
H05VV-F	3G 1,00
H05VV-F	3G 1,50
H05V2V2-F	3G 0,75
H05V2V2-F	3G 1,00
H05V2V2-F	3G 1,50

H05RN-F	3G 0,75
H05RN-F	3G 1,00
H05RR-F	3G 0,75
H05RR-F	3G 1,00
H05RR-F	3G 1,50
H07RN-F	3G 1,00
H07RN-F	3G 1,50
H07BQ-F	3G 1,50

Schweiz | M 12S

Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt
spritzwassergeschützt IP 44
CH-Typ 12 10 A, 250 V~
SEV 1011:09+A1:12 IEC 60884-1:2002 (Ed.3)
teilisolierte Stifte, vernickelt

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F	3G 0,75
H05VV-F	3G 1,00
H05VV-F	3G 1,50
H05BQ-F	3G 0,75
H05BQ-F	3G 1,00
H07BQ-F	3G 1,50
H05RN-F	3G 0,75

H05RN-F	3G 1,00
H05RR-F	3G 0,75
H05RR-F	3G 1,00
H05RR-F	3G 1,50
H07RN-F	3G 1,00
H07RN-F	3G 1,50

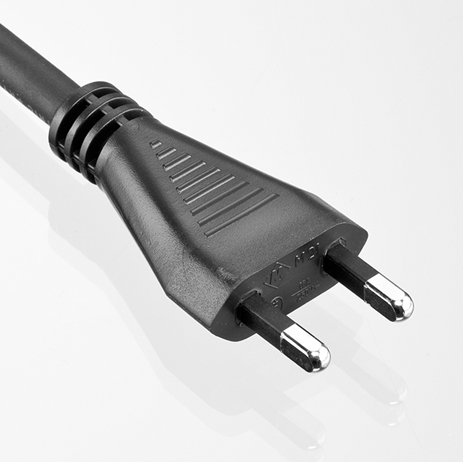

Schweiz | M 21

Stecker der Schutzklasse II

Zweipolig ohne Schutzkontakt
SEV 1011:98; IEC 60884-1:02+A1:06, CH-Typ 21, 16 A, 250 V~
Normblatt 5933-2:98, teilisolierte Stifte, vernickelt

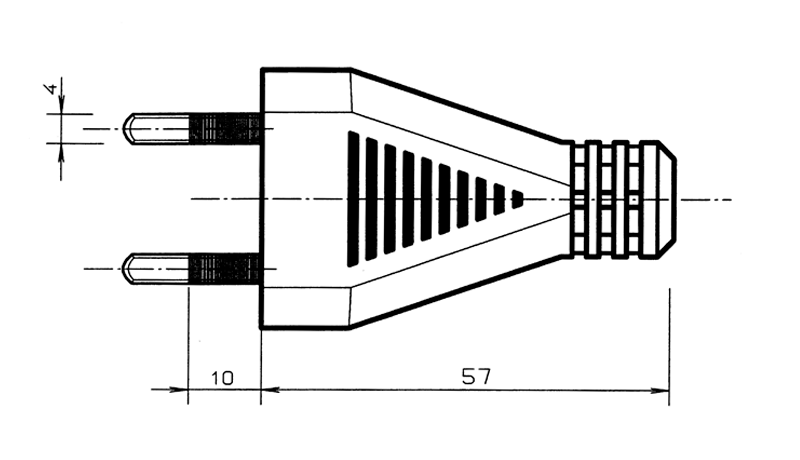

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F	2X 0,75
H05VV-F	2X 1,00
H05VV-F	2X 1,50
H05RR-F	2X 0,75
H05RR-F	2X 1,00
H05RR-F	2X 1,50

H05RN-F	2X 0,75
H05RN-F	2X 1,00
H07RN-F	2X 1,00
H07RN-F	2X 1,50

Schweiz | M 23G

Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt
SEV 1011:98, IEC 60884-1:02+A1:06, CH-Typ 23, 16 A, 250 V~,
Normblatt 5934:98,
Vollmetallstifte, vernickelt

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F	3G 0,75
H05VV-F	3G 1,00
H05VV-F	3G 1,50
H05VV-F	3G 2,50
H07RN-F	3G 1,00
H07RN-F	3G 1,50

H05RN-F	3G 0,75
H05RN-F	3G 1,00
H05RR-F	3G 0,75

Schweiz | M 23S

Stecker der Schutzklasse I

Zweipolig mit Schutzkontakt, spritzwassergeschützt IP 44
SEV 1011:98, IEC 60884-1:02+A1:06, CH-Typ 23, 16 A, 250V ~
Normblatt 6534-2, Vollmetallstifte, vernickelt

Technische Zeichnung + Zoom

Datenblatt

Passende Anschlussleitungen

H05VV-F	3G 0,75
H05VV-F	3G 1,00
H05VV-F	3G 1,50
H05VV-F	3G 2,50
H05RN-F	3G 0,75
H05RN-F	3G 1,00

H05RR-F	3G 0,75
H05RR-F	3G 1,00
H05RR-F	3G 1,50
H07RN-F	3G 1,00
H07RN-F	3G 1,50
